系统

台湾新代

Synetc210TB-A

控制通道

双通道

最小设定单位

0.001mm

加工能力

最大加工直径

25 mm

单次最大送料长度

有导套

195mm

无导套

1:2.5D（直径:长度）

主轴最大钻孔直径

主轴轴向

Φ10mm

主轴最大攻丝直径

主轴轴向

M8

动力头最大钻孔直径

径向

Φ8mm

动力头最大攻丝直径

径向

M6

副轴最大钻孔直径

副轴轴向

Φ8mm

副轴最大攻丝直径

副轴轴向

M6

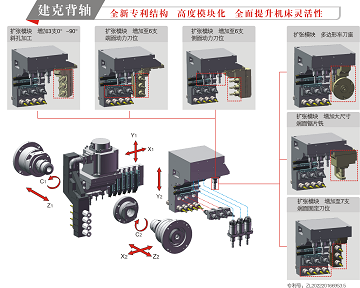

刀具

排刀结构

上排刀

主轴车刀

6把

1把16X16mm+5把12X12mm

主轴侧面动力头

4支

2支ER11+2支ER16

主轴端面固定座

4支

ER11/ER16

副轴端面固定座

4支

ER11/ER16

副轴端面动力头

3支

ER11/ER16

副轴侧面动力头

4支

ER11/ER16

副轴外径车刀

2把

12X12mm

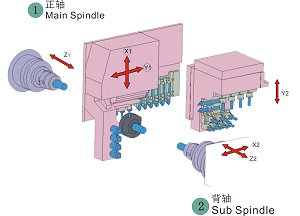

主轴

主 /副轴类型

内藏油冷式电主轴

主 /副轴转速

10000rpm/min

主 /副轴分度

0.001°

主 /副轴通孔直径

26mm

主 /副轴中心高度

1018.5mm

电机功率

主轴功率 (额定/最大）

2.5kw/3.7kw

副轴功率 (额定/最大）

2.5kw/3.7kw

主轴动力头电机功率

1.1kw

副轴动力头电机功率

1.1kw

主轴 侧面动力头转速

ER11*2支

10000rpm/min

ER16*2支

6000rpm/min

副轴动力头转速

侧面动力头

6000rpm/min

端面动力头

6 5 00rpm/min

移动轴数

6轴

X ₁ 、 Y ₁ 、 Z ₁ 、 X ₂ 、 Y ₂ 、 Z ₂

最快移动速度

X1、Y2

24m/min

Y1、Z1、X2、Z2

32m/min

移动轴电机功率

1.0 kw

其他

接料机构

短料

传输带接料排出

长料

副主轴后方排出

电源功率

15kw

空气压力

0.4MPa以上

切削油箱容量

250L

机床尺寸

2.4m×1.4m×1.7m

机床重量

3050KG
